Multipindurchführungen

Die robusten Push-Pull Kompaktstromdurchführungen ermöglichen die Verwendung von bewährten Push-Pull-Steckverbindern in Hoch- und Ultrahochvakuumanwendungen.

Sub-D-Durchführungen sind in Pin/Pin- und Buchse/Pin-Bauart erhältlich. In der meist verwendeten Pin/Pin-Bauart stehen drei Varianten für unterschiedlich hohe technische Anforderungen zur Verfügung.

Sub-D Power nutzt die gleichen Gehäusegrößen wie Sub-D, aber mit wenigen Hochstromkontakten für bis zu 40 A pro Kontakt. Zur Verfügung stehen 3, 5 und 8 Kontakte in Pin/Pin-Bauart.

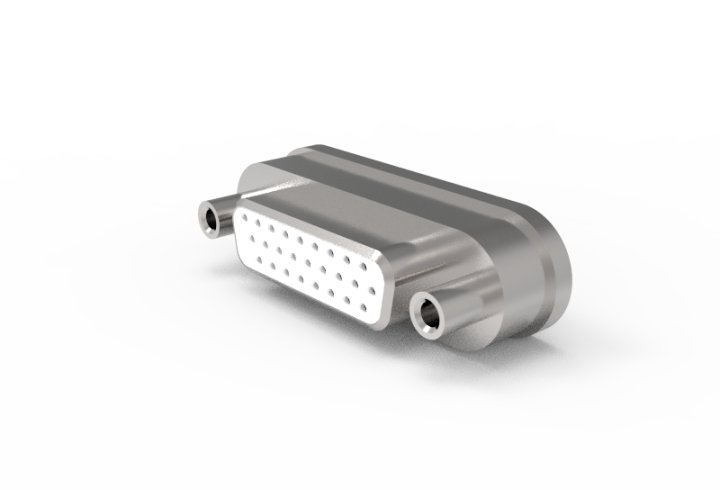

Sub-D HD ("high density") nutzt die gleichen Gehäusegrößen wie Sub-D, aber mit einer größeren Kontaktdichte. Zur Verfügung stehen 15, 26, 44, 62, 78 und 104 Kontakte in Buchse/Pin-Bauart (Pin/Pin teilweise auf Anfrage verfügbar).

Micro-D-Durchführungen bieten die höchste Kontaktdichte (bis zu 100 Kontakte) mit beidseitiger Steckverbindung für Anwendungen bis ins Ultrahochvakuum.

Multipindurchführungen nach MIL-DTL-26482 bieten eine hohe Kontaktdichte, kleine Flanschgrößen und drei Optionen für die vakuumseitige Kabelverbindung.

Multipindurchführungen nach MIL-DTL-5015 erlauben hohe Stromstärken bei Verwendung von luftseitigen Steckverbindern in mehreren Gehäusegrößen und Kontaktzahlen.

Multipindurchführungen der Kategorie MPC2HV3 ermöglichen den Transfer von Hochspannung bis 3 kV mit beidseitiger Steckverbindung für bis zu 32 Kontakte (41 Kontakte auf Anfrage verfügbar).

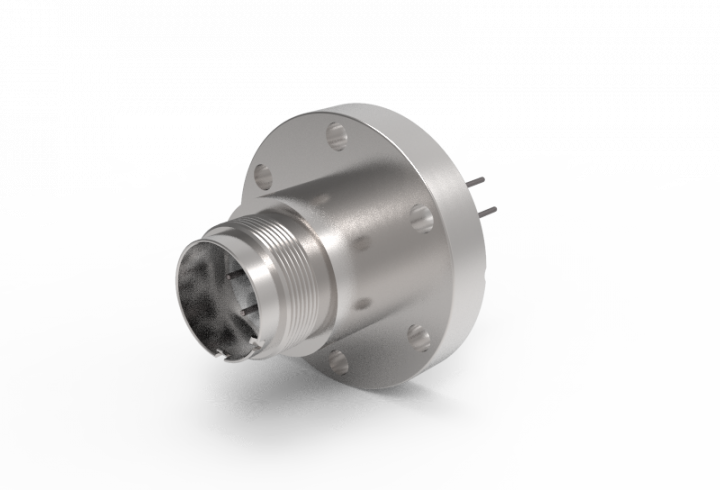

Multipindurchführungen der Kategorie MPCHV12 ermöglichen den Transfer von Hochspannung bis 12 kV mit einer luftseitigen Steckverbindung für bis zu 7 Kontakte.

Mit USB-Durchführungen (2.0 oder 3.0, Typ A) können Signale und Daten auf Basis von USB-Steckverbindungen durch die Wand einer Vakuumanlage transmittiert werden.

Mit der neuen und exklusiven RJ45-Durchführung von VACOM können Daten auf Basis von RJ45-Ethernet-Steckerverbindern in Vakuumanwendungen transmittiert werden.

Luft- und vakuumseitige Steckverbinder dienen zur sicheren Kontaktierung von Durchführungen und müssen mit passenden Kabeln konfektioniert werden.
